華測導航i93視覺RTK

2023-12-13 熱度：5511 ℃

華測導航i93視覺RTK是集成了華測目前新型視覺技術的一款革新型視覺RTK產品。升級了華測5星21頻解算引擎，實現慣性導航與衛星定位融合解算，固定效果提升了15%。采用了窄帶抗干擾技術，數據質量提升了20%。通過雙引擎算法檢核修正，修復飛點。同時支持選配星基差分技術，在沒有通信網絡，以及山區、海洋和沙漠等CORS網信號未覆蓋的區域，也能實現高精度作業。結合新型視覺技術，支持沉浸式實景三維放樣，放樣點直接標在地面上，放樣一桿到位，效率提升了50%。

放樣一桿到位，讓效率提升50%

1.沉浸式實景三維放樣，放樣點直接標在地面上，一桿就能放到位

2.星光級攝像頭,有星光就能看得清

精度高固定快

固定效果提升15% 基帶射頻一體化 SoC芯片，支持5星21頻點，內嵌多頻點抗干擾技術。

雙引擎解算，數據不飛點，測了都能用采用窄帶抗干擾技術，雙引擎算法檢核修正，修復飛點，測了都能用。（15%惡劣環境固定效果提升、20%數據質量提升）

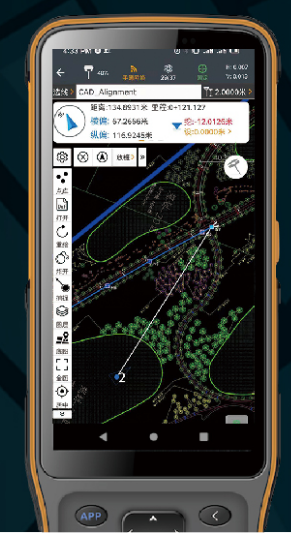

測地通8.0 圖形操作流暢度提升52%，無縫兼容99..9%CAD圖紙

極速刷新

基于自研“Meta CAD”二、三維一體化圖形引擎，毫秒級動態響應，圖形操作流暢度提升522%。

全能顯示

通過“CAD Plug-in”技術，自動識別外部參照文件，無縫兼容99.9%CAD圖紙；云端Auto CAD配合天正系統，出色解決天正圖紙顯示亂碼、數據丟失問題。

HCE600 Android 手簿

大屏，強光下顯示清晰

5.5英寸高亮大屏，測量底圖展示更全面直觀，即便陽光下依舊清晰可見。

高配置，帶圖作業不卡頓

八核處理器，安卓10系統，導入CAD圖紙帶圖作業不卡頓。

輕薄小巧，輕松作業

手簿厚度僅1.54cm，重量僅為345g，基于人體工學設計手簿握持，支持側邊測量快捷鍵，外業作業更輕松。

內置eSIM，贈送三年測繪流量

手簿集成eSIM卡，告別繁瑣辦卡，開箱即可開始作業。

測地通8.0圖形操作流暢度提升52%，無縫兼容99.9%CAD圖紙

疾速刷新

基于自研“MetaCAD”二、三維一體化圖形引擎，毫秒級動態響應，圖形操作流暢度提升52%。

全能顯示

通過“CAD Plug-in”技術，自動識別外部參照文件，無縫兼容99.9%CAD圖紙。云端AutoCAD配合天正系統，出色解決天正圖婚顯示亂碼、數據丟失問題。

CGO2.0綜合測量數據后處理軟件

1. 多功能合一：靜態、道路、電力、無人機后和上理多功合一，一個軟件解決多行業問題

2. 內外一體：外業數據實時上傳回內業，提高內外業溝通效率

3. 影像疊加：測量數據與衛星影像圖疊加顯示，直觀展示、檢核測量成果

4. 數圖聯動：數據與圖形聯動，直觀檢核線路編輯成果

華測導航i93視覺RTK是集成了華測目前新型視覺技術的一款革新型視覺RTK產品。升級了華測5星21頻解算引擎，實現慣性導航與衛星定位融合解算，固定效果提升了15%。采用了窄帶抗干擾技術，數據質量提升了20%。通過雙引擎算法檢核修正，修復飛點。同時支持選配星基差分技術，在沒有通信網絡，以及山區、海洋和沙漠等CORS網信號未覆蓋的區域，也能實現高精度作業。結合新型視覺技術，支持沉浸式實景三維放樣，放樣點直接標在地面上，放樣一桿到位，效率提升了50%。

項目	內 容	指標
衛星與精度	衛星系統	GPS+BDS+Glonass+Galileo+QZSS 支持北斗三代，支持5星21頻
	通道數	1408
	初始化可靠性	99.99%
	星鏈續航	支持
	信號捕獲靈敏度	典型值-162dbm，捕獲弱信號能力更強
	RTK精度	平面精度∶±（8+1.0×10^-6×D）mm 高程精度∶±（15+1.0×10^-6×D）mm
	靜態精度	水平精度∶±（2.5+0.5×10^-6×D）mm 高程精度∶±（5+0.5×10^-6×D）mm
GNSS+慣導	IMU更新率	200Hz
	傾斜角度	0~60°
	傾斜補償精度	10 mm + 0.7 mm/°tilt（30°內精度<2.5cm）
	視覺放樣精度	典型精度3cm
用戶交互	液晶屏	準視網膜屏幕，陽光直射也能看得清晰、透亮
	指示燈	1個衛星燈+1個差分?jǐn)?shù)據燈
	按鍵	Fn功能鍵+電源/確認鍵
	Web網頁	支持PC/手機端網頁
攝像頭	像素	2MP
	幀率	25Hz
	視場（H,V)	75°，75°
	照度	星光級攝像頭，0.01lux照度下依然保持全彩畫面
	功能	支持視覺放樣
物理特性	尺寸	Φ152 mm*81 mm
	重量	1.15kg
	材質	鎂合金
	工作溫度	-45℃~+75℃
	存儲溫度	-55℃~+85℃
	防水透氣膜	防止在太陽暴曬、突降大雨等惡劣環境下水汽進入設備內部
	防水防塵	IP68(防30分鐘水下1米浸泡)
	防撞擊	IK08(受到2.5公斤鋼制撞錘同等的機械沖擊力而不損壞、抗3米跌落)
電氣性能	電池	內置9900mAh鋰電池移動站典型續航20h，視覺放樣模式續航 15h
	快充	支持快充，充電1小時，恢復30%電量
	外接供電	(9-28）V DC
	儲存	32GB
	電子氣泡	支持
無線通信	無線連接	支持NFC，支持藍牙、Wi-Fi觸碰閃連接收機
	eSIM	支持主機手簿雙網eSIM
	網絡	4G全網通
	電臺	內置收發電臺，支持華測/TT450/透明傳輸協議
控制手簿	型號	HCE600安卓測量手簿
	操作系統	Android 10
	CPU	八核2.0GHz處理器
	網絡	4G全網通，內置eSIM贈送三年測繪流量
	液晶屏	5.5‘’高清顯示屏
	電池	續航14小時
	防水防塵	IP68
高級功能	智能功能	支持超級雙發，超級雙收，一鍵固定
	智能服務	支持華測云服務，提供云存儲，功能碼分享提供智能道路數據編輯功能
	星基差分	沒有網絡也能作業
