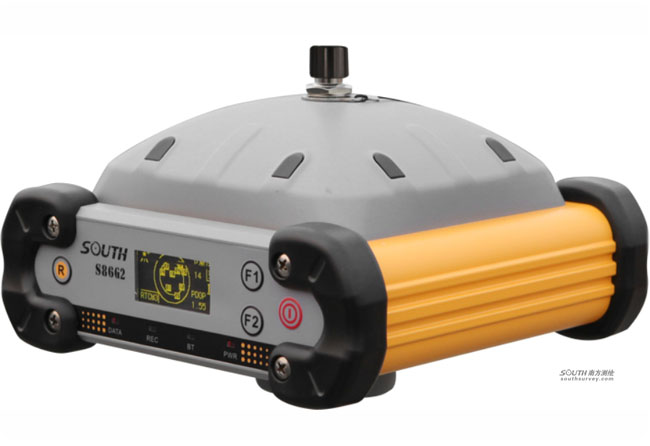

南方S86-2013 RTK測量系統

220通道

BDS

B1、B2、B3

GPS

L1C/A、L1C、L2C、L2E、L5

GLONASS

支持L1C/A、L1P、L2C/A、L2P、L3

SBAS

L1C/A、L5（對于支持L5的SBAS衛星）

Galileo

支持GIOVE-A和GIOVE-B、E1、E5A、E5B

全星座接收技術，能夠支持來自所有現行的和規劃中的GNSS星座信號

高可靠的載波跟蹤技術，提高了載波精度，為用戶提供高質量的原始觀測數據

智能動態靈敏度定位技術，適應各種環境的變換，適應更加惡劣、更遠距離的定位環境

高精度定位處理引擎

智能化解決方案

定位輸出頻率

1Hz~20Hz

初初始化時間

小于10秒

始化可靠性

＞99.9%

數據格式

差分格式支持

CMR、CMR+、RTCM2.1、RTCM2.2、RTCM2.3、RTCM3.0、RTCM3.1

輸出格式支持

NMEA 0183、PJK平面坐標、二進制碼

網絡模式支持

VRS、FKP、MAC，支持NTRIP協議

精度指標

靜態平面精度

±2.5mm+0.5ppm

靜態高程精度

±5mm+0.5ppm

RTK平面精度

±1cm+1ppm

RTK高程精度

±2cm+1ppm

碼差分定位精度

0.25～ 0.45m（CEP）

單機定位精度

1.5m（CEP）

數據鏈通訊

內置發射電臺

南方高性能收發一體內置電臺，典型作業距離8km

UHF數據鏈

南方高端電臺模塊，采用SMT組裝，集成度高，穩定提升電臺作用距離

網絡數據鏈

GPRS（3.5G/CDMA可選配）網絡通信模塊，國際通用，自動登陸網絡，兼容各種CORS系統的接入

外接數據鏈

可選配外接GPRS/CDMA雙模通訊模塊，自由切換，適應各種工作環境

藍牙

Bluetooth Ⅱ，標準1.1

數據存儲

標配32G數據雙卡備份

即插即用的高速USB，無需安裝驅動，連上電腦即可傳輸數據

輸入與輸出接口

1個外置UHF天線接口

1個外置網絡天線接口

1個五針差分數據口

1個數據傳輸串口

電氣、物理特性

電池

單塊電池容量8800mAH，標配兩塊

電壓

7.2V

主機功耗

2W

主機尺寸

165mm×168mm×122mm

重量

1.85kg（含電池）

操作界面

四鍵操作

可視化操作，方便快捷

指示燈

4個指示燈

環境特性

防水

1m浸泡，IP67級

防塵

完全防止粉塵進入，IP67級

防震

堅硬輕便的外殼，抗3米自然跌落

工作溫度

－45℃~60℃

存儲溫度

－55℃~85℃
