徠卡RTC360三維激光掃描儀如何助力鋁單板測量

      在現代建筑幕墻工程中，鋁單板作為重要的裝飾材料，其精確測量直接關系到施工質量和工程進度。傳統測量方法效率低下且精度有限，而徠卡RTC360三維激光掃描儀的出現徹底改變了這一局面。

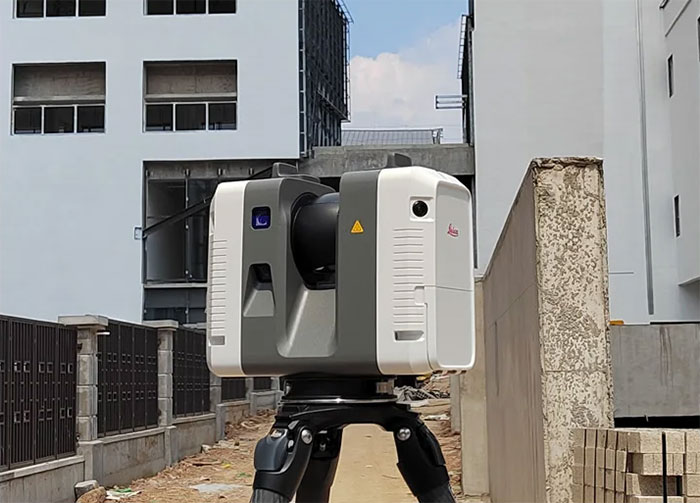

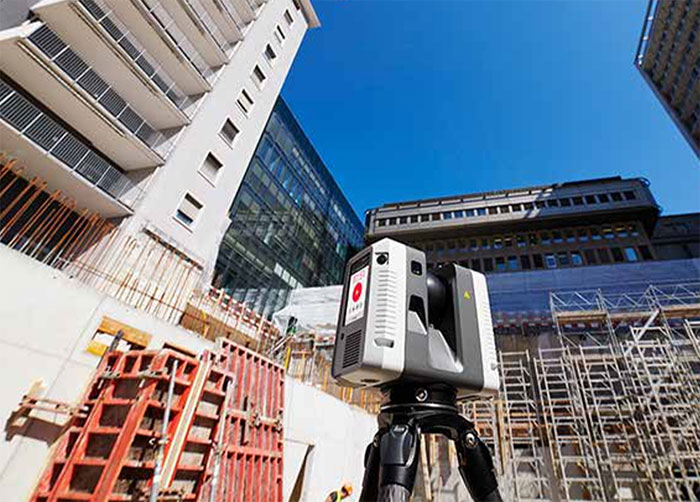

徠卡RTC360是一款高性能的三維激光掃描儀，具有以下突出特點：

1. 超高掃描速度：每分鐘可采集超過200萬個點，大幅提升工作效率

2. 卓越精度：單點精度達到1.2mm@10m，滿足高精度測量需求

3. 集成化設計：內置HDR相機，可同時獲取彩色點云數據

4. 智能拼接技術：基于視覺的自動拼接功能簡化了工作流程

5. 便攜性：重量僅5.2kg，適合現場作業環境

鋁單板測量面臨諸多特殊挑戰：

• 曲面復雜：現代建筑設計中鋁單板常采用復雜曲面造型

• 安裝精度要求高：幕墻系統對組件尺寸公差要求嚴格

• 高空作業：多數測量工作需要在腳手架上進行

• 工期壓力：傳統測量方法耗時較長影響工程進度

1. 快速獲取全面數據

RTC360可在極短時間內完成大面積掃描，一次設站僅需26秒即可完成全景掃描。對于鋁單板幕墻，這意味著：

• 無需搭建復雜測量平臺

• 減少高空作業時間，提高安全性

• 完整記錄鋁單板表面形態及周邊環境

2. 高精度曲面測量

針對鋁單板的復雜曲面特征，RTC360表現出色：

• 密集點云可精確反映曲面幾何特征

• 可檢測鋁單板加工和安裝中的細微變形

• 為BIM模型提供真實可靠的基礎數據

3. 安裝質量檢測

RTC360掃描數據可用于：

• 比對設計圖紙與實際情況

• 檢測鋁單板安裝位置偏差

• 評估整體平整度和接縫一致性

• 生成偏差色譜圖直觀顯示問題區域

4. 逆向工程支持

對于無完整圖紙的改造項目，RTC360可：

• 快速建立現有鋁單板的數字模型

• 為修復或替換提供精確尺寸參考

• 輔助新設計方案的制定

RTC360的應用顯著優化了鋁單板測量流程：

1. 現場掃描：多站式快速數據采集

2. 自動拼接：利用視覺特征實現點云自動對齊

3. 數據處理：在徠卡Cyclone等軟件中提取特征

4. 分析應用：生成報告或導入CAD/BIM系統

相比傳統方法，工作效率提升可達5-10倍。

雖然RTC360設備投入較高，但綜合效益顯著：

• 人力成本節約：減少現場作業人員數量和工時

• 工期縮短：加快測量速度可優化整體工程進度

• 質量提升：減少返工和材料浪費

• 數據價值：數字化成果可長期服務于運維管理

     徠卡RTC360三維激光掃描儀憑借其快速、精確、全面的數據采集能力，已成為鋁單板測量領域的革命性工具。它不僅解決了傳統測量方法的諸多痛點，更為建筑幕墻工程的質量控制和項目管理提供了全新可能。隨著技術的不斷進步，三維激光掃描在建筑領域的應用前景將更加廣闊。
