天寶DINI03電子水準儀使用指南及常見問題匯總

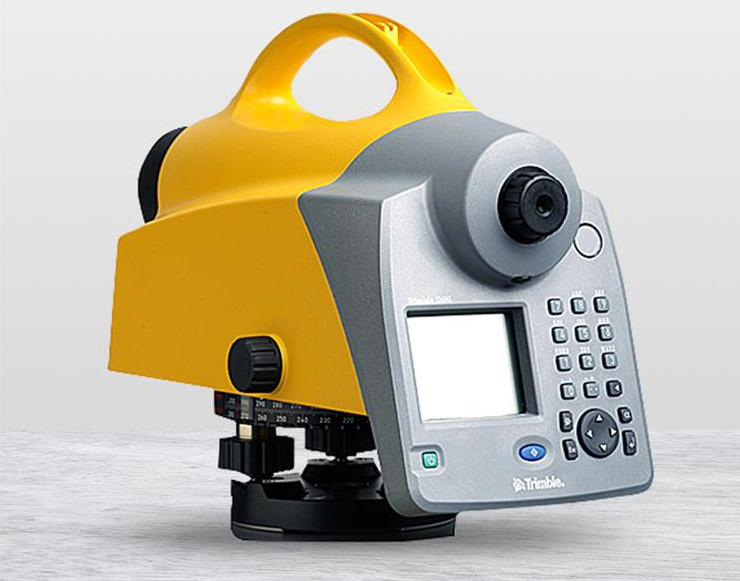

      天寶DINI03是一款高精度的電子水準儀，廣泛應用于國家一等、二等水準測量及各類精密工程測量。其操作簡便、精度可靠，是測量工程師的得力測繪儀器工具。

一、 使用指南

1. 安置儀器：

• 選擇堅固、穩定的測站位置，張開三腳架并使其高度適中，架頭大致水平。

• 將水準儀從箱中取出，穩妥地安裝在三腳架上，并旋緊中心螺旋。

2. 粗略整平：

• 調整三腳架腿的長度，使圓水準氣泡大致位于黑圈中心。

• 轉動角螺旋，使圓水準氣泡精確居中。此為后續測量的基礎。

3. 開機與設置：

• 按下開機鍵啟動水準儀儀器。

• 根據需要進入菜單進行基本設置，如測量模式（“aBFFB”后前前后或“BF”后前等）、測量單位、記錄設置等。新建作業文件，以便存儲數據。

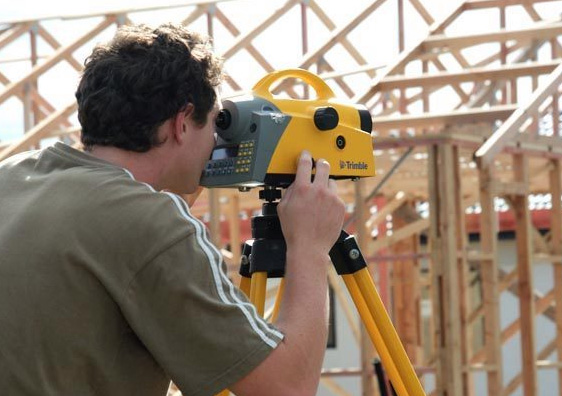

4. 瞄準與調焦：

• 旋轉目鏡調焦輪，使十字絲清晰。

• 利用粗瞄準器大致照準水準尺，然后轉動調焦輪使條碼尺影像清晰，最后用水平微動螺旋精確照準。

5. 測量與記錄：

• 照準標尺后，輕按測量鍵（MEAS），儀器將自動讀數并存儲。測量時需確保標尺圖像穩定且清晰，避免遮擋。

• 儀器會顯示當前視距和高差讀數，測量員可實時查看。按照既定的測量路線和順序（如后-前-前-后）進行測量。

•

6. 數據導出：

• 測量完成后，通過數據線或CF卡將儀器與電腦連接。

• 使用天寶官方或兼容的數據傳輸軟件（如Trimble Survey Manager）將測量數據導出并進行后續處理。

二、 常見問題匯總（FAQ）

1. Q： 儀器無法開機或突然關機？

• A： 首先檢查電池電量是否充足，接觸是否良好。若使用外接電池，檢查連接線。也可能是自動關機功能啟用，無操作一段時間后自動關閉。

2. Q： 測量時顯示錯誤代碼或“無效數據”？

• A： 通常是由于調焦不清晰、標尺條碼被部分遮擋、或視距過長/過短導致。請重新精確調焦和照準，確保測量環境符合要求（DINI03最佳視距為3-60米）。

3. Q： 測量精度出現異常偏差？

• 檢查儀器和三腳架是否安置穩固。

• 檢查圓水準器或i角是否超限。i角需定期校驗和校正。

• 確認標尺是否豎直，可使用標尺上的圓水準器確保其立直。

4. Q： 數據無法傳輸到電腦？

• A： 檢查數據線是否完好，連接端口是否正確（通常是RS-232或USB口）。確保電腦上已安裝正確的驅動和傳輸軟件，并選擇了正確的通信端口和波特率。

•

5. Q： 屏幕顯示模糊或字符缺失？

• A： 可能是極端溫度導致液晶屏響應變慢，待儀器適應環境溫度后會恢復正常。若長期如此，可能是屏幕故障，需聯系售后。

注意事項：

• 安全運輸： 長途運輸務必使用原裝包裝箱，內部用海綿固定。

• 日常保養： 輕拿輕放，避免劇烈震動。清潔鏡頭時使用專用軟毛刷和鏡頭紙，防止劃傷。

• 長期存放： 應將儀器存放于干燥、陰涼的環境中，并定期給電池充電。

      遵循本指南，可確保您高效、正確地使用天寶DINI03水準儀，并獲得精確可靠的測量成果。
