中海達-華星HTS-221R4全站儀

2017-06-18 熱度：6156 ℃

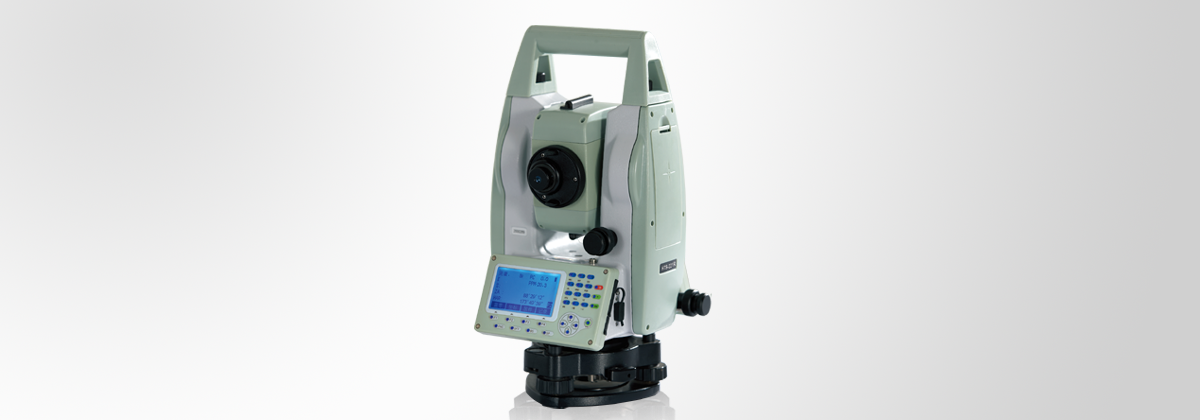

HTS-221R4全站儀

采用STM32主板架構

光電一體式單\雙軸補償器

標配激光下對中器

奇數對絕對編碼測角系統

大背光屏幕，支持三級可調背光

標配RS232、U盤、MiniUSB或MicroUSB通訊接口進行數據的上傳下載

大容量高能鋰電池，長工作時間

行業應用：

礦物普查、勘探和采掘

修建鐵路、公路、橋梁

農田水利、城市規劃與建設

戰場準備、港灣、要塞、機場、基地以及軍事工程建設

造船及航空工業等方面進行精密定位與安裝

建筑物的三維坐標、位置測定、懸高測量、鉛垂度測定、管線定位、斷面測量等

三角控制測量、地形測量、地籍和房產測量

中海達-華星HTS-221R\HTS-221R4實用型全站儀采用細束可見激光測距、亮度四級可調LED顯示屏，光電一體式雙軸補償系統，集高精度的光學系統、高穩定性的機械結構和高集成的電路設計于一身的精密測距系統，并采用了STM32架構設計，在保證儀器精度和穩定性的同時，全面提升儀器的整體性能和處理速度。

型號	HTS-221R	HTS-221R4
角度測量(Hz、V)
測角原理	絕對編碼
最小讀數	1″/5″/10″(可設置)
測角標準	2″
望遠鏡
放大倍數	30X
視場角	1°30′
最短視距	1.5m
成像	正像
補償器
系統	一體式液態單軸補償器（光電一體式雙軸補償器可選配）
補償范圍	±3′
設置精度	1″
距離測量(IR)
測程單棱鏡大氣一般/好	2000m/2500m
使用反射片	800m
測距精度(精測/粗測/跟蹤)	2mm+2ppm
測量時間(重復/跟蹤)	1秒/0.5秒
無棱鏡測距(RL)
測程(使用反射率為90%的柯達白卡)	350m	400m
測距精度	3mm+2ppm
測量時間	1.5秒
通訊
內存數據容量	20000數據點(SD卡、U盤根據實際容量)
通訊端口	標配RS232串口、SD卡口、Mini-USB口和USB口，可選配藍牙	標配RS232串口、SD卡口、Micro-USB口和8G OTG U盤，可選配藍牙
數據格式	ASCII
操作
操作系統	實時操作系統
顯示屏	280X160像素高亮LED顯示屏,亮度3級可調
鍵盤	雙面數字藍色背光水晶鍵盤
激光對點器
類型	激光對點,4級亮度調節(光學對點器可選配)
精度	1mm(儀器高1.5m)
環境條件
氣象參數修正	手工輸入(溫度氣壓自動感應可選配)
工作溫度范圍	-20℃—+50℃
存儲溫度范圍	-40℃—+70℃
防塵防水	IP55
電源供應
電池類型	高能鋰電
電壓/容量	7.4V 3000mAh
工作時間使用ZBA-400	16小時(新電池25℃時30秒測量一次) 24小時連續測角模式
測量次數	約12000次
