徠卡ICR80建筑BIM版全站儀在某項目MEP放樣應用

　　一、 案例背景

　　某項目總建筑面積約為21700平方米，地下共兩層，其中人防區18000平方米。該項目目前地下一層區域結構部分已經完成，馬上要進入到機電施工階段，且項目目前已經使用Revit軟件建立了BIM模型，于是使用徠卡ICR80建筑BIM版全站儀進行機電管線支吊架的點位放樣。

　　項目機電BIM模型

　　二、案例過程：

　　1. 使用Leica Building Link插件將控制點和支吊架放樣點數據批量從Revit模型中抓取出來，使用U盤將數據導入到CC66手簿中；

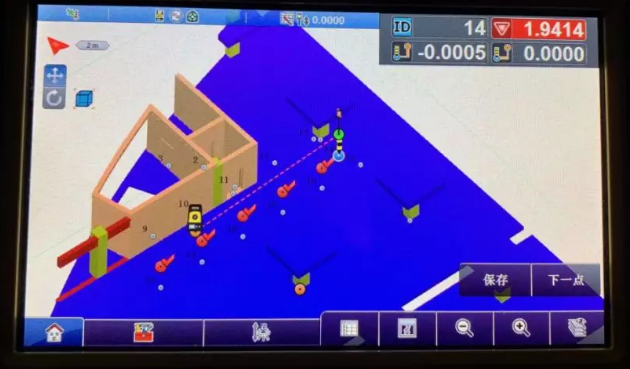

　　點和模型數據導入到CC66手簿中

　　2. 利用在模型中提取結構柱點作為控制點，使用儀器的后方交會的方法進行設備定向；

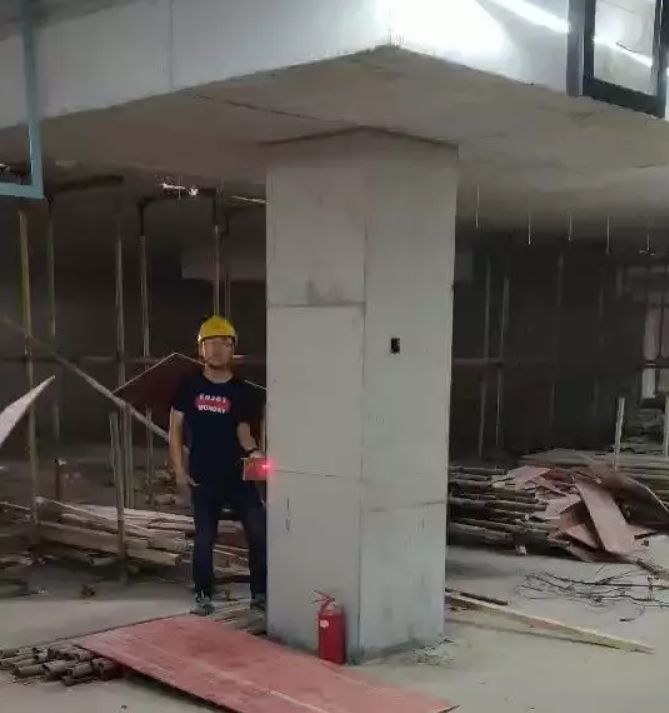

　　施工現場利用結構柱

　　作為控制點進行儀器定位

　　3、利用徠卡全站儀的自動放樣功能進行機電支吊架點位放樣，在放樣出支吊架的平面位置的同時發現高程的施工誤差

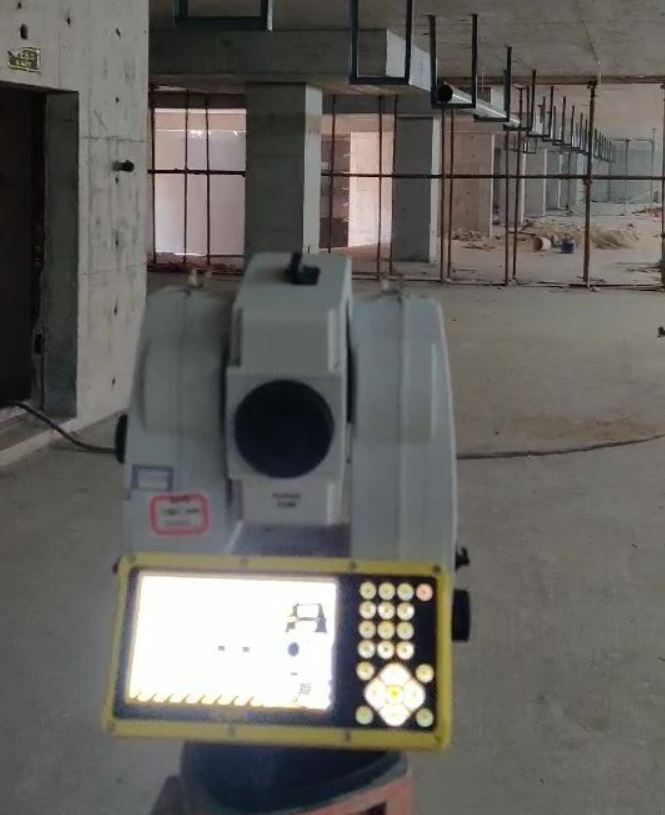

　　利用徠卡ICR80建筑BIM版全站儀

　　現場進行支吊架點位放樣

　　三、 應用總結：

　　利用徠卡ICR80建筑BIM版全站儀進行機電管線放樣，從室內到室外，全程作業不需要攜帶圖紙，實現了無紙化作業的施工流程；

　　機電管線的放樣點特別多，利用Leica Building Link插件批量拾取放樣點可以大量減少內業的工作量；

　　ICON獨有的自動放樣功能，可以在放樣機電管線位置的同時，發現結構施工的誤差，并自動生成誤差報告，一舉多得；

　　徠卡ICR80建筑BIM版全站儀在點位放樣完成后自動對點位進行顏色標注，清晰易懂；

　　徠卡ICR80建筑BIM版全站儀頂部提手方便拆卸，放樣頂部位置的點位更加方便。
