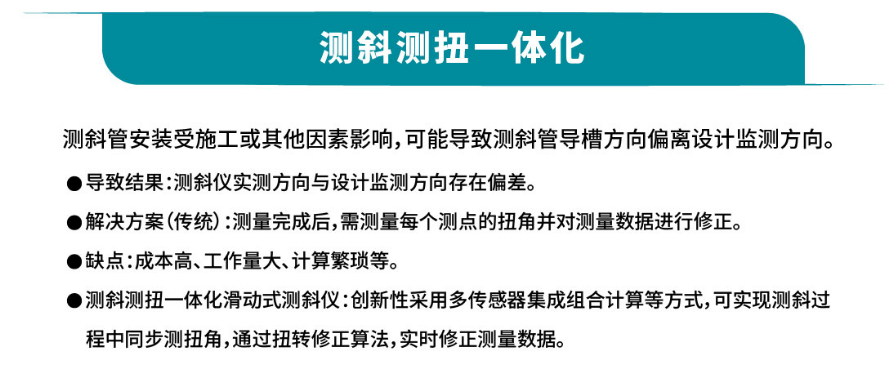

UFO UCX測斜測扭一體化測斜儀

　   UFO UCX系列滑動式測斜儀可廣泛用于觀測土石壩、堤防、建筑地基、礦井，基坑開挖、巖土邊坡等方面土體及樁體內部的水平位移變化，是一款工程施工監測必配的精密測量儀器。

　　試驗檢測：UFO測控作為自動化檢測技術的先行者，擁有行業水平一流的科研隊伍和設備先進的研發基地。對產品理論和性能不斷進行測試，確保每一款產品性能高效穩定。

　　產品及原理介紹

　　在巖土工程監測項目中，土體深部水平位移監測是一項非常重要的監測指標。作為該項指標的常用測量儀器，測斜儀被廣泛地應用于基坑、邊坡、大壩、水庫、橋梁等工程監測項目中，為工程結構的安全穩定分析提供了重要依據。

　　測斜儀對工程結構物的深部位移監測是通過對與結構物緊緊連接在一起的，測斜管的監測來實現的。測斜管通常安裝在穿過不穩定土層至下部穩定地層的垂直鉆孔內，測斜儀通過探頭控制線纜，滑輪裝置和數據采集軟件來觀測測斜管的變形。第一次觀測可以建立起測斜管位移的初始斷面。其后的觀測會顯示當?shù)孛姘l(fā)生運動時斷面位移的變化。觀測時，探頭從測斜管底部向頂部移動，在0.5m/1m處暫停并進行測量工作。

　　測斜儀的工作原理如圖所示。當測斜儀在測斜管內自下而上滑動測量時探頭內的傳感器敏感地反映出測斜管在每一段深度L處的傾斜角度變化；進而根據傾斜角求出不同高度處的水平位移增量。

　　產品外觀說明

　　傳統測斜儀采用的讀數儀連接測斜探頭進行作業的模式，笨重且繁瑣，作業且效率低下。為解決這一問題，UCX系列測斜儀采用了多種設計優化思路，輕松保證外業作業的高效快捷。

　　數據成果自動備份實時回傳

　　用戶可在采集過程中隨時暫停/繼續工作，并在誤測時任意切換回已采數據進行重測操作。同時單孔數據采集完畢后，數據可立即上傳至云平臺，既保證了最終成果的隨時調取，又省去了數據的拷貝和處理環節，增加工作效率。

　　報表顯示多樣化

　　針對不同行業客戶的不同需求，預設多種格式的數據報表，如二維/三維管型圖、本次/累計變化圖、原始數據圖、報表成果圖等。亦可針對特殊行業客戶的定制需求自定義報表。

       工業設計

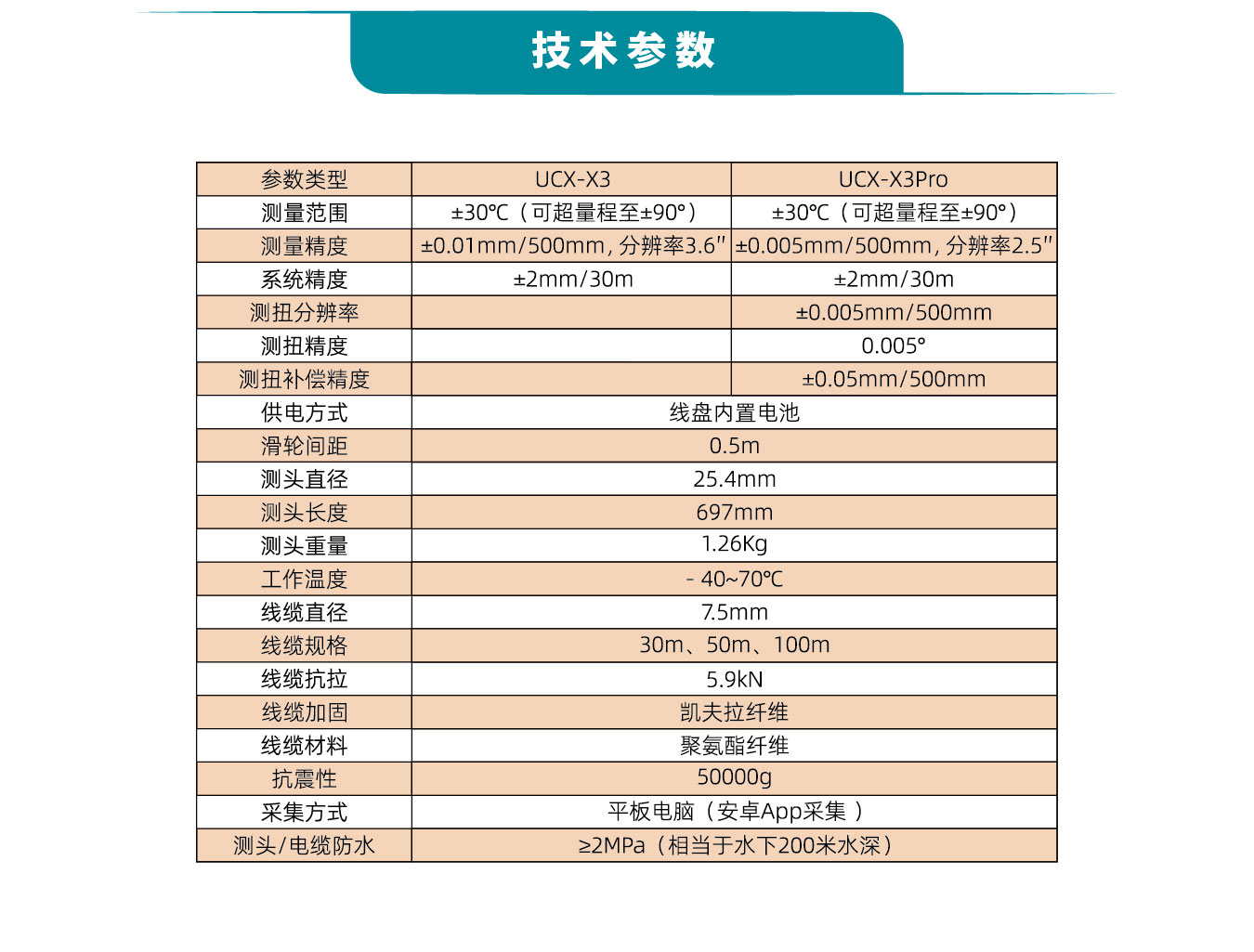

      全不銹鋼一體成型，高強度電纜，經久耐用，抗震性高達5000g，探頭/線纜防水優于2Mpa。
