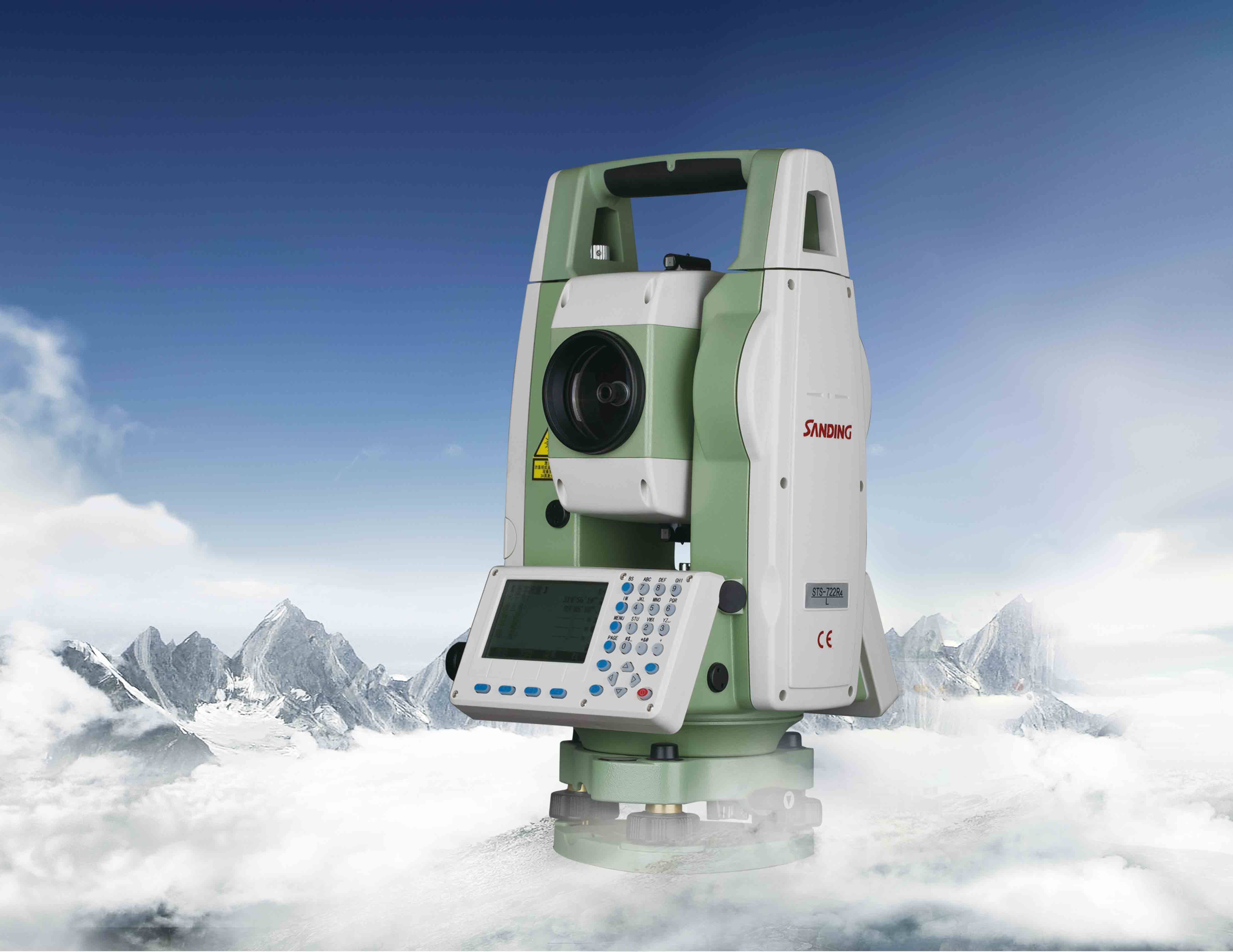

三鼎STS-722系列全站儀

2017-06-25 熱度：6364 ℃

三鼎STS-722系列全站儀

一、絕對編碼測角

二、激光免棱鏡測距

三、激光指向

四、雙軸液體光電式電子補償

五、激光對中

六、IP56級防水防塵設計

七、大內存

八、便捷通訊模式

九、大屏幕，大按鍵

十、絲桿螺距由0.35MM改為了0.25MM——微調幅度加密，目鏡對準更精確。

精簡的測量程序

放樣

放樣點的數據可以由現場輸入，也可以調用全站儀內存的數據。內存數據可以通過計算機上傳并保存在全站儀中。同時可以查看極坐標、正交和坐標差放樣的偏差值。

對邊測量

該程序可以實時計算2個目標點間的斜距、平距、高差和方位角。參與計算的點可以實時測得或從內存中選取的，也可以從鍵盤人工輸入的。用戶可以有折線對邊和射線對邊兩種選擇。在測量過程中，最后兩點可以即時進行對邊的檢查。

面積計算

面積測量程序可以實時測算目標點之間連線所包圍的面積和周長。目標點的點數沒有限制，參與計算的點可以實時測得，從內存中選取，也可從鍵盤中現場輸入。

懸高測量

有些棱鏡不能到達的被測點，可先直接瞄準其正下方基準點上的棱鏡，測量平距，然后瞄準懸高點，測出被測點的高差。可用于測量高壓線、橋梁等構筑物的凈空高。

道路設計與放樣

可利用直線、圓弧、緩和曲線和交點四類要素編輯道路的平面和高程設計值。道路放樣功能可以方便快捷的根據道路里程樁號定出中樁、邊樁和斜坡邊界的位置。

偏心測量

在棱鏡無法到達或障礙物后的點位，可通過觀測與其相鄰的可視點位后，通過相對關系，如角度、距離，推算出這些視線無法到達的點位的坐標。偏心測量包括距離偏心、角度偏心。

后方交會

在待定點上設站，向三個已知控制點觀測兩個水平夾角a、b，從而計算待定點的坐標，稱為后方交會。它可以在數個已知控制點上設站，分別向待定點觀測方向或距離，也可以在待定點上設站向數個已知控制點觀測方向或距離，而后計算待定點的坐標。

三鼎STS-720系列工程全站儀可運用于測繪、建筑、水利、交通與道路、地籍與房地產測量、在大型工業生產設備的構建安裝調試，大橋、水壩的變形觀測、地質災害監測等方面。免棱鏡測量可用于不方便架設棱鏡的地方，是測量作業有準有快。

具體應用：

控制測量：

帶狀地形和隱蔽地區，如線路控制測量和城市控制測量，使用全站儀的基本測量功能——導測量線，布設導線網和邊角網十分靈活，觀測方便，精度高。與GNSS產品（手持機、RTK）配合使用，可達到更好的效果。平面和高程控制可同時進行，用全站儀三角高程測量完全可以代替四等水準測量。

地形測量：

使用全站儀的程序測量功能進行三維坐標測量、后方交會、測土方等，不但操作簡單，且速度快、精度高，并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統，從而大大提高地形圖測繪的質量和效率。

工程放樣：

使用全站儀放樣測量功能可將設計好的建筑物、道路、管線等設施的位置，按圖紙要求快速、準確地測設到施工現場的實地，作為施工的依據。特別是一些造型復雜、要求高、規模大的建（構）筑物等。

變形監測：

在建筑物的變形觀測、地質災害的動態監測中，使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測，可以及時掌握變形規律，保障結構安全。

STS-720系列是2013年三鼎光電為專業工程測量推出的全站儀系列。

免棱鏡測程600m，單棱鏡5000m，測距精度2+2ppm。

精選簡化的測量程序，IP55級防固的堅毅機身，為工程測量量身設計。

絕對編碼測角，激光免棱鏡測距，保證測量的速度與精度。

STS-720系列高性價比配置，打造實用、好用、便捷。

指標	型號	722/722L	722RLC	722R4LC	722R6LC
測量距離
最大距離 (天氣良好)	免棱鏡	_	350m	400m	600m
	單棱鏡	3.0km	5.0km	5.0km	5.0km
	反射片	_	1.0km	1.0km	1.0km
數字顯示	最大：99999999.999 最小0.1mm
精度	有棱鏡	2+2 ppm
	免棱鏡	_	3+2ppm
測量時間	精測0.3秒，跟蹤0.1秒
平均測量次數	可選取2～5次的平均值
氣象修正	輸入?yún)?shù)自動改正
大氣折光和地球曲率改正	輸入?yún)?shù)自動改正
棱鏡常數修正	輸入?yún)?shù)自動改正
角度測量
測角方式	絕對編碼
碼盤直徑	79mm
最小顯示讀數	0.1″/1″/ 5″/10″可選
精度	2″
探測方式	水平盤：對徑垂直盤：對徑
微動絲桿螺距	0.25mm
內存
儀器自帶內存	50M(大約能存儲40萬個點）
SD卡存儲	標配2G，支持SD卡最大限度擴展
望遠鏡
成像	正像
鏡筒長度	154mm
物鏡有效孔徑	望遠：45mm，測距：50mm
放大倍率	30×
視場角	1°30′
最小對焦距離	１ｍ
分辨率	3″
自動垂直補償器
系統	雙軸液體光電式
工作范圍	±3′
精度	1″
水準器
管水準器	30″／2mm
圓水準器	8′／2mm
對中器
成像	正像
放大倍率	3×
調焦范圍	0.5ｍ～∞
視場角	5°
顯示器
類型	雙面、8行數據顯示，數字鍵+字母鍵
機載電池
電源	鋰聚合物電池
電壓	直流6V
連續工作時間	10小時
尺寸
外形尺寸	200mm×170mm×350mm
