中緯 ZT80 A4全站儀

2023-12-19 熱度：15361 ℃

中緯ZT80 A4全站儀,是中緯全新設計推出的全站儀。秉承歐洲精湛制造工藝和理念，具備全球領先技術，專業品質完善至每一個細節。ZT80 A4 中緯全站儀，采用更新的機身架構，儀器在長期使用中，保證一貫的高精度和令人自豪的穩定性。ZT80 A4 采用winCE操作平臺，操作更快捷，為中國用戶定制開發更多機載程序；USB通訊方式；采用大容量鋰電池支持20小時作業時間；液晶加熱功能，確保儀器能夠適應零下30℃更嚴寒測量環境；免棱鏡測程400米，為高品質工程測量及測圖提供更強勁的支持。

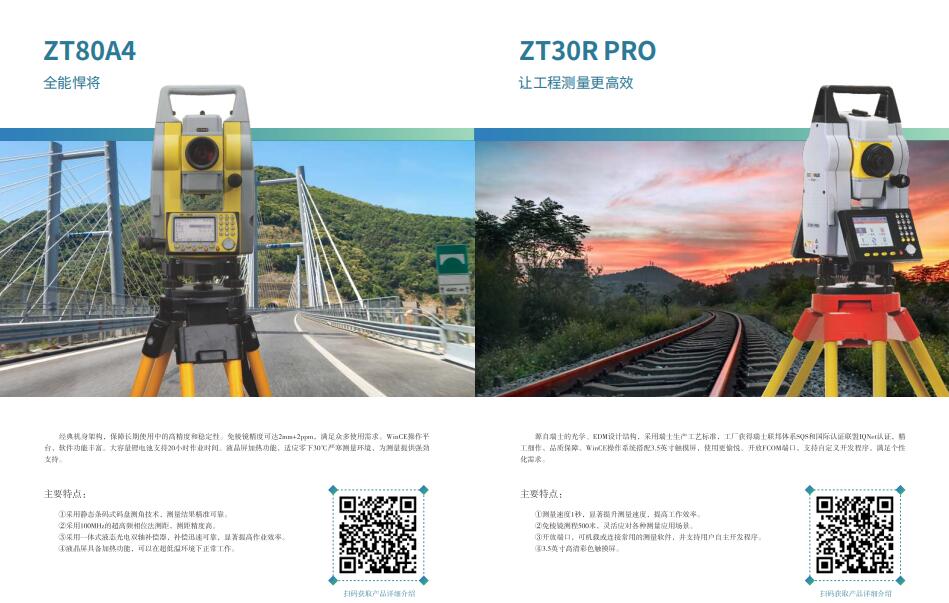

中緯ZT80 A4全站儀

免棱鏡測程
采用全新EDM，明顯提升測距功能。極細可見激光免棱鏡測程最高可達400m，同等測程下無棱鏡精度較高。

絕對編碼度盤
中緯靜態條碼式碼盤測角技術，開機無需初始化，利用同樣技術的徠卡全站儀，測角精度可高達0.5''，是您獲得高精度測角的保證。

液態光電雙軸補償系統
光電式液體雙軸補償器，安裝在水平度盤中心上方的垂直軸線上，即使照準部快速旋轉，補償器液體鏡面也可瞬間平靜如常，遠優于同類儀器以電容水泡補償器組合實現的雙軸補償。補償范圍達到4'，設置精度到達0.5''，這個是高精度測角的又一有力保證。

高頻頻率相位法測距
依據相位法測距原理，測距信號提供的“電尺”自動丈量測站與鏡站之間的距離。測距頻率越高，“電尺”的刻度分劃越細，自然測距精度也越高。

動態測距頻率校正技術
準確的測定偏置頻率、溫度改正系數等，保證任何苛刻條件下測距的穩定性。

無棱鏡相位法測距
集相位法紅外測距和相位法激光無棱鏡測距技術。同軸可視激光點，激光光斑小（不發散性，光斑大小為脈沖法測距的光斑1/4到1/8），測距精度高（優于±3mm），對直角拐角等建筑特征位置顯現明顯優勢。

經典軸系加一體式橫軸設計
繼承徠卡經典軸系，采用膨脹系數極小的合金軸系，確保垂直與水平轉動軸系靈活而精密，受外力或溫度變形小，不會出現橫軸卡死的現象。此外，中緯一體式橫軸設計，明顯區別于其他同級儀器的分體軸，具體顯而易見的幾何精度穩定性優勢。

“三位一體”光機系統
紅外測距（IR）、激光測距（RL）和目標識別三大發射與接收光學系統集成到在同一視準軸系之中，并對不同作用的光學信號實現有效的分離，形成獨特的“三位一體”望遠鏡結構體系，不會出現光電不同軸。

嵌入式激光對電器
中緯的激光對電器，保證精度可靠，永遠無需調整，亮度可調。在昏暗條件下優勢更為明顯。電子數碼水準管提示操作，簡單便捷完成對中整平。

便捷的通訊方式

簡單的設置及傳輸均在PC上完成，標準的RS232數據接口以及USB通訊方式可供選擇。

加熱液晶屏
中緯全站儀配備了全新的具有液晶加熱功能的屏幕。保證儀器可以在低溫下正常顯示，從而支持儀器完成全天候測量。而經過中緯特殊測試的滿足-30℃的配置，則能勝任超低溫度的考驗。

定制WinCE操作系統
采用穩定，便捷的定制WinCE操作系統，讓儀器具有更流暢的操作，更穩定的性能。配有280*160點陣的超大高亮液晶屏，數字、字母、方向鍵一應俱全。圖形顯示提示操作，軟件功能豐富。

超低溫工作
工作溫度-30℃可供選擇，為有特殊工作溫度需求的用戶提供更加強勁的支持。每一臺選配-30℃功能的儀器均經過中緯特殊測試，確認可以在低溫保證儀器精度。

中緯全站儀快速一覽表：

中緯ZT16R全站儀

中緯 ZT18AI Pro全站儀

中緯 ZOOM95 全自動馬達全站儀精度1秒

中緯ZOOM75 馬達全站儀精度1秒

中緯 ZT30R Pro全站儀

中緯ZOOM35 Pro彩屏全站儀

中緯 ZT10R全站儀

中緯 ZT80 A4全站儀

中緯全站儀產品手冊各型號及參數使用說明書操作教程

ZT80 A4 全站儀,是中緯全新設計推出的全站儀。秉承歐洲精湛制造工藝和理念，具備全球領先技術，專業品質完善至每一個細節。ZT80 A4 全站儀，采用更新的機身架構，儀器在長期使用中，保證一貫的高精度和令人自豪的穩定性。ZT80 A4 采用winCE操作平臺，操作更快捷，為中國用戶定制開發更多機載程序；USB通訊方式；采用大容量鋰電池支持20小時作業時間；液晶加熱功能，確保儀器能夠適應零下30℃更嚴寒測量環境；免棱鏡測程400米，為高品質工程測量及測圖提供更強勁的支持。

型號	ZT80 A4
角度測量（Hz、V）
測角原理	絕對編碼
最小讀數	1"
測角標準	2"
望遠鏡
放大倍數	30x
視場角	1°30''(26m/1km)
最短視距	1.7m
十字絲照明	支持
補償器
系統	一體式液態光電雙軸補償器
工作范圍	±4'
設置精度	0.5"
距離測量（IR）
測程使用單棱鏡大氣一般/好	3500m
測程使用棱鏡組大氣一般/好	5400m
使用反射片(60mm×60mm)	250m
測距精度(精測/粗測/跟蹤)	2mm+2ppm
測距時間(精測/粗測/跟蹤)	2.4秒/0.8秒/0.15秒
免棱鏡測距（RL）
測程使用白色目標板	400m
使用單棱鏡	6500m
測距精度(精測/跟蹤/棱鏡)	3mm+2ppm
測距時間(精測/跟蹤/棱鏡)	2－6秒
通訊
內存數據容量	50000數據塊
接口	標準RS232串口/USB
數據格式	ASCII/自定義格式
操作
顯示屏	圖形:160×280像素,字符:8行×17字,液晶加熱功能
鍵盤(可以第二鍵盤)	雙面數字鍵盤
激光對中器
類型	激光點,步進亮度調節
精度	1.5mm(儀器高1.5m)
環境條件
工作溫度范圍	－20℃～+50℃/－30℃～+50℃可選
存儲溫度范圍	－40℃～+70℃
防塵防水(依據標準:IEC60529)	IP54
重量
含電池和基座	5.4kg
電源供應
電池類型	高能鋰電
電壓/容量	ZBA-400:7.4V 4400mAh/
工作時間使用ZBA-400	20小時（新電池25℃時30秒測量一次）
	36小時（連續測角模式）

測離測量(激光測距P)	激光等級:1,依據標準:IEC60825-1和EN60825-1
距離測量(激光測距NP)	激光等級:3R,依據標準:IEC60825-1和EN60825-1
激光對中器	激光等級:2,依據標準:IEC60825-1和EN60825-1
