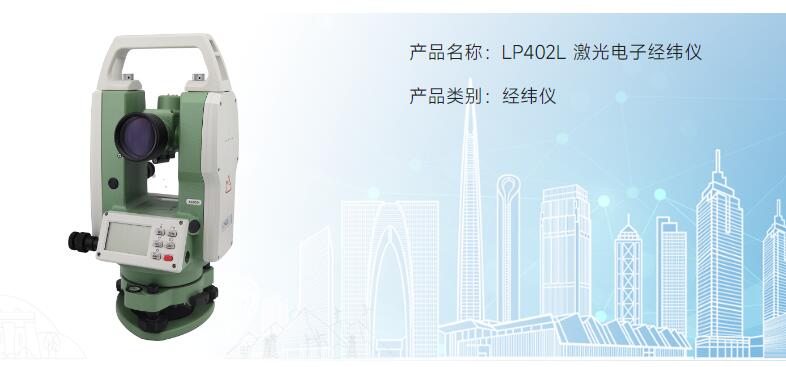

蘇一光LP402L激光電子經緯儀

2025-01-20 熱度：10526 ℃

蘇一光LP402L激光電子經緯儀是在本公司DT400系列電子經緯儀的基礎上，增加激光發射系統改制而成。因此本產品除具有電子經緯儀的所有功能外，還提供一條可見的激光束，激光通過望遠鏡發射出來，與望遠鏡照準軸保持同軸同焦。十分便利于工程施工。若配置彎管讀數目鏡，也可向天頂方向垂直發射激光束，則可根據豎盤讀數對垂直角進行測量。成為一臺激光垂準儀。當望遠鏡照準精確調成水平后，又可作激光水準儀及激光掃平儀用。若不使用激光，本產品仍可作電子經緯儀用。

◎同軸一體化激光，激光指向與望遠鏡融為一體的設計使儀器整體外型和諧美觀。

◎可視激光點可通過目鏡觀測。除可直接看見打到目標上的激光點外，激光指向和望遠鏡目視觀察同時進行，通過望遠鏡目視觀察,在視場中可看到清晰的激光束光斑。

◎絕對編碼測角

◎激光指向和激光下對點雙劍齊發

◎高清雙面液晶顯示屏

◎標準通訊接口，可方便連接外接手簿。

◎超長效電池和干電池搭配使用

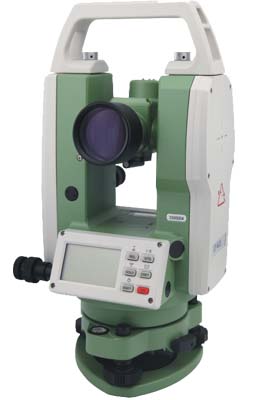

蘇一光LP402/LP402L激光電子經緯儀

產品介紹

蘇一光經緯儀LP400系列激光電子經緯儀廣泛應用于高精度角度坐標測量和定向準直測量，如大型船舶的制造；中小型水壩壩體位移測量；重型機器的窗身校正，機件變形測量；港口、橋梁工程；大型管道、管線的鋪設；隧道、井巷工程；高層建筑、大型塔架；飛機機架安裝；天頂方向的垂線測量；水準測量等等。

產品特點：
◆激光點可通過目鏡觀測
   除可直接看見打到目標上的激光點外，激光指向和望遠鏡目視觀察同時進行,通過望遠鏡目視觀察,在視場中可看到清晰的激光束光斑。
◆激光對電器
   常規配制激光對點器，可選配光學對點器。
◆激光點亮度可調節
   指向激光功率調節范圍大，可根據使用環境光線的強弱，通過調節電位器并從望遠鏡目視觀察,在視場中始終可看到清晰的激光束光斑。
◆一體化激光器
   激光指向部分與望遠鏡融為一體的設計使儀器整體外型較和諧美觀。

角度測量

最小讀數   1″

精度      2″

望遠鏡

物鏡孔徑   45mm

放大倍率   30×

成像       正像

視場角     1°30′

最短視距   1.0m

顯示屏

    雙面

照明

分劃板     有

激光發射系統

激光管類型                                   半導體激光

激光波長                                     635nm

有效射程(白天)                               200m

光斑大小                                     5mm/100m

激光束聚集時光斑中心與望遠鏡視準軸偏差        ≤5″

對點器

    光學對電器（選配）LP402   視場角：4°; 放大倍率：3X

     激光對電器（標配）LP402L 波長：635nm; 最短聚焦距離：0.5m; 激光射程：80m

補償器

傾斜傳感器           自動垂直補償

補償范圍             ±3′

水準器

長水準器             30″/2mm

圓水準器             8′/2mm

電源

電池                 6V鎳-氫電池

電池工作時間         15h

其它

數據接口             RS-232C

儀器大小             153×175×328 mm

工作溫度             -20℃ ～ + 50℃

儀器重量             4.5kg
