Trimble GX高精度三維掃描儀

2017-07-21 熱度：10454 ℃

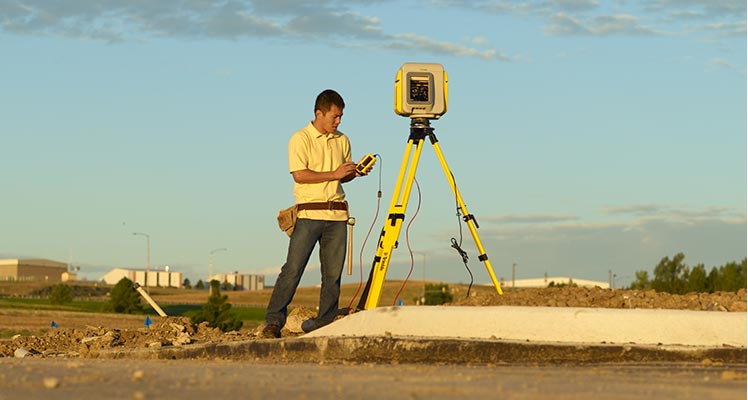

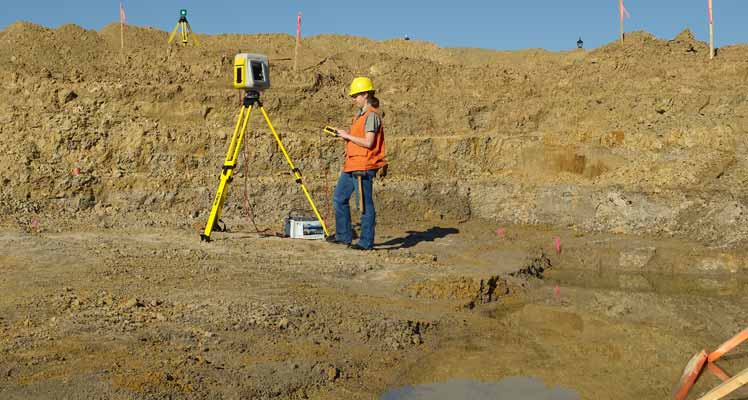

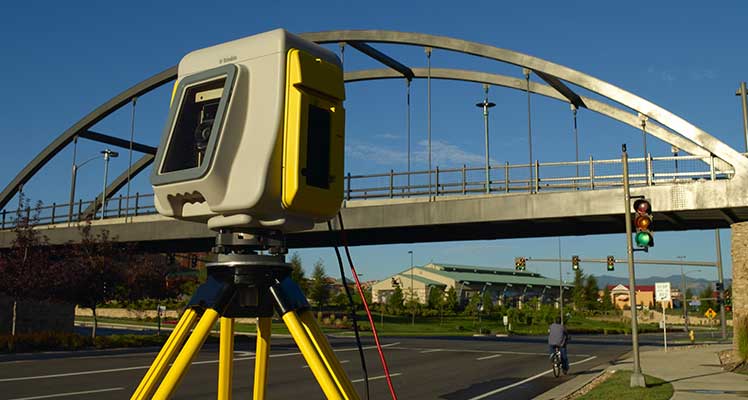

Trimble GX高精度三維掃描儀

Trimble GX 3D掃描儀是一個優秀的測量儀器，它使用高速激光和攝像機捕獲坐標和圖像信息。GX是一款為測量人員設計的3D掃描儀，可以滿足新型的和傳統的測量需要，作為Integrated Surveying一體化測量解決方案中其它Trimble測量系統的補充，Connected Site聯合測繪站的一個重要部分。

空間成像全面解決方案，工作流程無縫易用

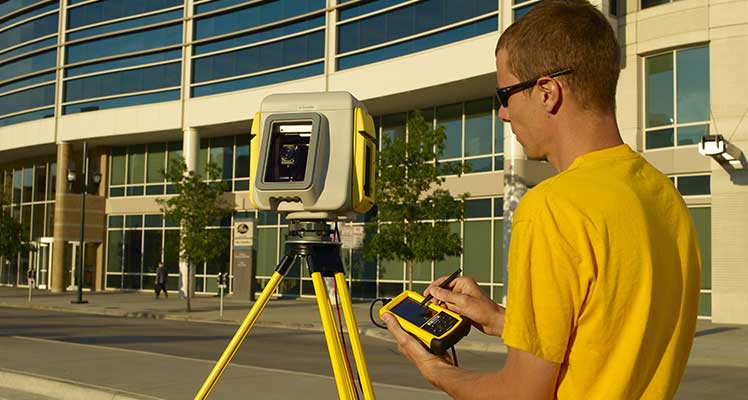

在Trimble Tablet上用Trimble Access

控制3D掃描儀以便在外業工作中直接獲得所需結果

Trimble SureScan 可實現快速智能掃描

實時獲取逼真的點云色彩以獲得良好的視覺效果

快速目標獲取以便作現場即時數據整合

技術參數

系統指標

激光類型.................................................脈沖532nm，綠色

類別：IEC 60825-1–Class 3R類，21CFR §1041.10: 2類

視場............................................360° x 60° 連續單點掃描

光學..............................................優秀的掃描光學系統

數據傳送.................................................USB連接外接設備

數字影像...............................實時一體化彩色攝象機，5 5x光學變焦

狀態指示器...................................系統就緒，激光打開，端口狀態

物理指標

伺服驅動3D激光

掃描儀.........................................................尺寸:323D x 343W x404Hmm重量: 13 0 kg; 功耗: <100W

電源.....................................................超級便攜，AC90–240V, 50–60Hz; DC 24 V 額定

尺寸: 169 D x 65 W x 37 5 H mm; 重量: 0 7 kg

儀器箱：堅固便攜，帶滾軸；尺寸: 645 D x 490 W x 435 H mm; 重量: 14 2 kg

環境指標

工作溫度: 0 °C ~ 40 °C

存儲溫度: –20 °C ~ 50 °C

光線：可在各種光線下作業

防水防塵：IP53 (I E C )；沖擊：IEC 60721-3-2: 2M2 (掃描儀)

2M3(掃描儀放在儀器箱中)運輸符合濕度指標：非冷凝大氣

標準配件：

可拖拉儀器箱； AC電纜的超便攜式供電電源； Trimble三腳基座；連接掃描儀和數據采集器的以太網電纜；

50個可粘貼式平面目標； Trimble 3D掃描儀外業軟件安裝組件

可選附件：

Trimble? Tablet；用于有線連接的TSC2特殊延伸帽； PocketScape 外業軟件，Trimble 3D 掃描儀背包；

汽車電池電纜套件，覘標套件 (平面形、球形)，電池，無線單元

性能指標

測程(一般，標準晴朗天氣)

350m，對于90%反射表面(使用OverScan)

200m4，對于35%反射表面

155m，對于18%反射表面

掃描速度...........................................................最高達5000點/秒

標準偏差⁵............................................................... 1.4mm @ ≤50 m: 2.5 mm @100m

3.6 mm @ 150 m: 6.5 mm@200m

單點精度.........................................................位置 = 12 mm @100m

距離 = 7 mm @ 100m

水平角 = 12": 豎直角 = 14"

目標捕獲.............................................標準偏差 <1 mm (Trimble 目標物)

建摸的表面精度.............................................± 2 mm(取決于建摸方法)

系統誤差 (補償以后)...........................................................~ 6mm

結合標準的不確定因素.........................................6.7mm@50m; 7.2mm@100m；8.5mm @150m; 11.7mm @200m

亮度分辨率......................................................................8位

整平：三角基座的圓水準管: 8'；雙軸補償器(用戶可選)；分辨率0 3"，工作范圍 ±14'；實時自動整平補償

數據完好性........................................................周期性零指數標定；實時溫度補償

掃描增強 ............................ 大氣改正(用戶可定義)，用戶可定義多測值平均；自動調焦：用戶控制或自動應用

掃描分辨率.....................................................光斑尺寸 3 mm @ 50 m

自動調焦的光斑尺寸...................................... 0.3 mm @ 5 m; 0.9 mm @ 15 m; 1.5 mm @ 25 m

點間距：降低到3.2 mm @ 100 m (可用1.6 mm豎直= 18 點/cm2)

掃描行(水平)：200,000點；掃描行(豎直)：65,536點
