G31南方智能打樁系統_打樁引導系統

　G31智能打樁系統

　　引領信息化輔助施工時代

　　云服務：移動端APP可監控施工過程，遠程查看樁機位置、樁機施工成果

　　多用途：支持作為RTK基準站功能，具有穩定的長距離RTK解算能力

　　成本低：無需測量人員現場跟蹤，人工成本降低30%

　　效率高：施工放樣效率提高40%，總體效率提高20%

　　人性化：簡單易學，操作簡便，即學即用上手快

　　全天候：24小時全天候作業，不受惡劣環境影響

　　高精度：放樣精度3cm，靜態精度1cm

　　低誤差：杜絕樁機移動時擠壓土表面導致樁點位移的現象，降低誤差

　　安裝快：安裝只需3小時，不影響施工進度

　　大屏幕：10寸高清顯示屏，可視化度高，配備支架固定，無需手持，方便機手操作施工

　　系統架構

　　南方輔助打樁系統是綜合高精度北斗衛星定位技術、通訊技術融合物聯網、云計算技術等多項前沿技術于一體的智能系統。

　　系統采用南方高精度一體雙天線模式接收基站的差分改正數據確定并解算前后天線坐標與姿態，通過專業的打樁軟件來實施打樁放樣，高度集成輔助打樁施工，提高打樁作業效率。

　　系統平臺基于云計算技術，通過互聯網、物聯網一體化服務模式，為樁基施工企業提供信息化管理和遠程管理。

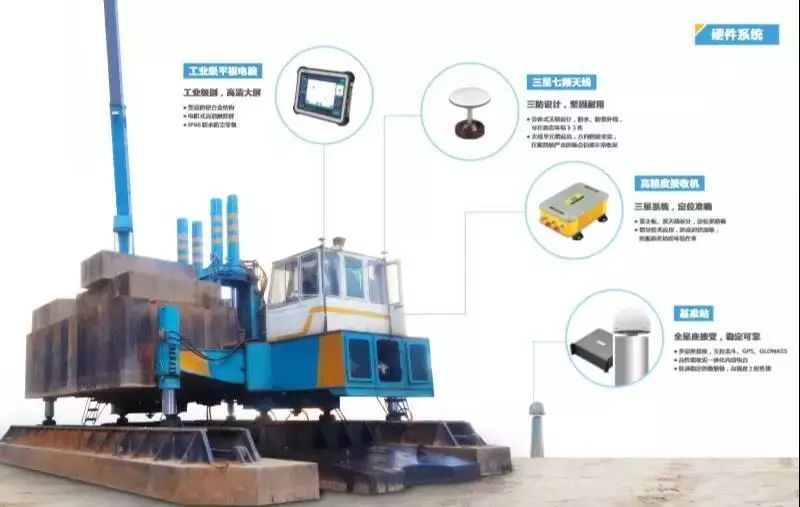

　　硬件系統

　　工業級平板電腦

　　工業級別，高清大屏

　　● 堅固的鋁合金結構

　　● 電阻式高清觸控屏

　　● IP66 防水防塵等級

　　三星七頻天線

　　三防設計，堅固耐用

　　● 分體式天線設計，防水、防紫外線，可在惡劣環境下工作

　　● 天線單元增益高，方向圖波束寬，在遮擋較嚴重的場合仍能正常收星

　　高精度接收機

　　三星系統，定位準確

　　● 雙主板、雙天線設計，定位更精確

　　● 慣導技術應用，適應起伏面場，克服惡劣地理環境作業

　　基準站

　　全星座接受，穩定可靠

　　● 多星座接收，支持北斗、GPS、GLONASS

　　● 高性能收發一體化內置電臺

　　● 快速穩定的數據鏈，高強度工程性能

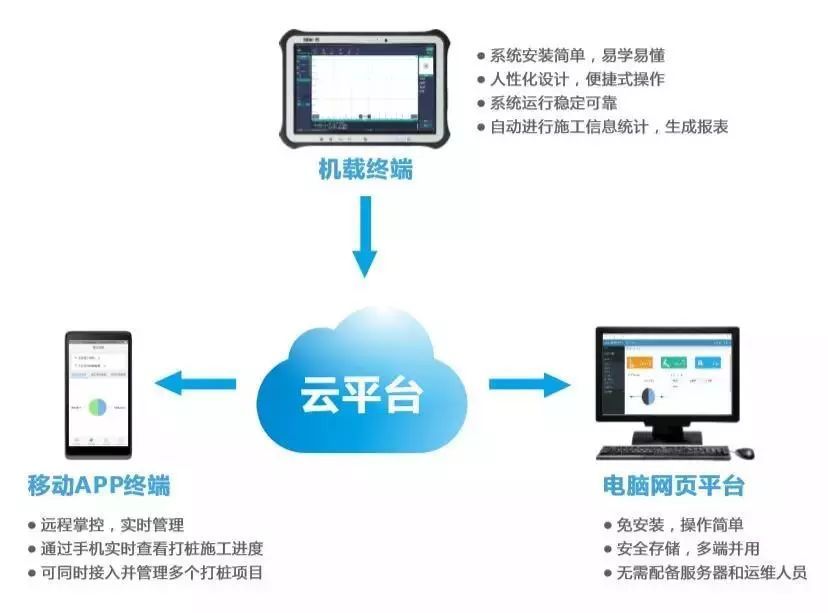

　　軟件系統

　　基于云計算的輔助打樁管理系統平臺，可為用戶提供創建打樁任務、打樁作業管理、施工進度監控、樁基成果統計等在內的完整在線云服務，為樁基工程提供簡捷易用高效的項目級數據云平臺。

　　● 無縫整合物聯和互聯系統，打造從智能終端數據自動采集、到云端智能數據管理，完成信息化項目管理；

　　● 智能物聯設備應用，縮短施工工期，降低施工成本，大大提升工作效率；

　　● 手機端APP、電腦端應用靈活，實現施工現場物聯遠程管理，提供便捷及時的打樁監控服務；

　　● 全面的作業管理功能，實現樁機作業的任務分配、進度統計、報表導出等。

　　系統優勢

　　● 系統安裝便捷，三小時快速布設，瞬時提升效率；

　　● 操作簡單易懂，圖形化顯示定位，實時誤差糾正，準確鎖定樁心點位置；

　　● 高精度作業，3厘米精準放樣；

　　● 全天候作業，不受環境影響；

　　● 高效穩定，相對傳統模式，提升放樣效率30%，整體施工20%，節約人工成本30%；

　　● 支持多種設備，長螺旋鉆孔機 、液壓靜力壓樁機、 旋控樁機、光伏打樁機等。

　　案例分享

　　安徽國家電投集團“漁光互補”水上打樁項目

　　項目背景：在“漁光互補”項目中，使用全站儀放樣在岸上進行放樣，對水上作業來說極為不便。

　　標志性事件：完成8套系統安裝，項目現場用G31南方智能打樁系統完全取代傳統全站儀放樣 。

　　項目成果/價值：傳統的作業方式下，每天大約打27根樁，使用G31進行打樁之后，每天能完成35根樁的工作，效率提高30% 。

　　客戶評價：新科技，引領打樁行業新的“革命”。

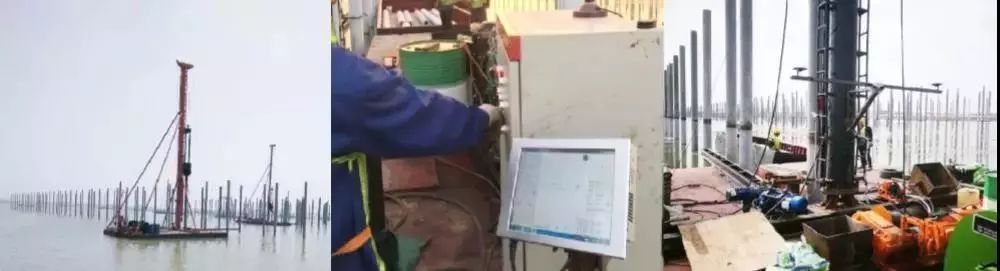

　　中海建設集團嘉興地區打樁項目

　　項目背景：G31智能打樁系統4套，以前使用全站儀放樣，計劃3個月內完成1200根與1100根樁的兩個項目。

　　標志性事件：完成4套系統安裝，2個月后完成工程項目成果/價值；2個月時間完成原計劃3個月完成的打樁工程，工期縮短34%。

　　客戶評價：可靠實用，操作簡單，作業高效。

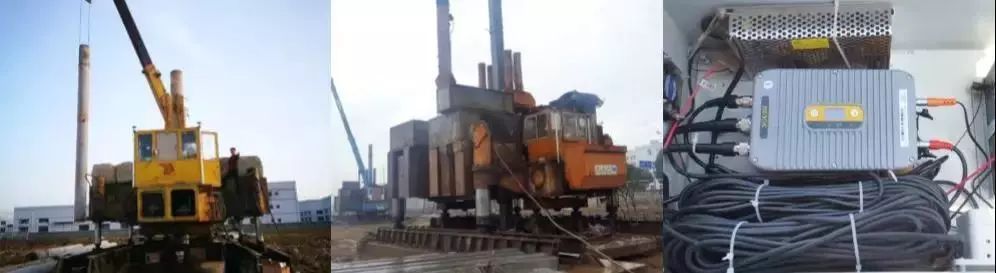

　　浙江宏祥基礎有限公司打樁項目

　　項目背景：G31南方智能打樁系統6套，安裝設備（液力靜壓樁機）6臺，以前使用全站儀放樣，6組施工隊，5名放線人員，缺1名測量員。

　　標志性事件：完成6套系統安裝，現3名測量人員轉做施工主管，1人升做測量主管，只保留1名放線人員。

　　項目成果/價值：優化人力資源，提高勞動效率，解決測量人員緊缺問題。

　　客戶評價：精度高、穩定性好，性能指標均能達到要求。
