華測X15 視頻測量RTK

2023-12-16 熱度：4601 ℃

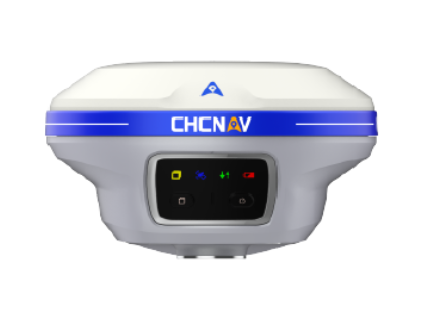

華測RTK X15 RTK是集成了華測視頻攝影測量技術的一款新品，支持視頻測量和三維建模，快速從實景視頻中高效批量獲取高精度三維坐標，實現所見即所測，走著就能測。

三維建模，內外業效率翻倍


修補測融合建模，單體建模一氣呵成，內外業效率翻倍


照片自帶POS

建模效率翻倍

修補測融合建模

帶狀地形圖測量

AI云端自動建模

兼容主流建模軟件


視頻測量，難測點、難固定、危險點，效率提升60%*

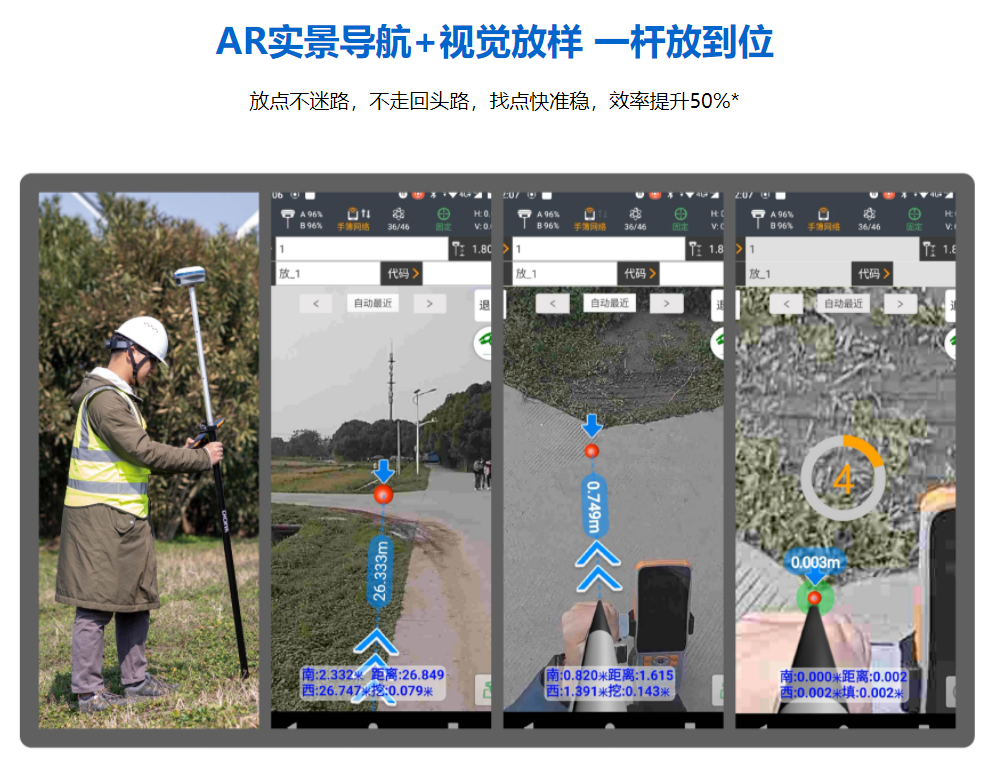

AR實景導航+視覺放樣一桿放到位

放點不迷路，不走回頭路，找點快準穩，效率提升50%*


X15 視頻測量RTK技術參數 TECHNICAL PARAMETER

項目	內容	指標
衛星跟蹤	衛星系統	GPS+BDS+Glonass+Galileo+QZSS
	衛星系統	支持北斗三代，支持五星二十一頻點
	衛星跟蹤【1】	BDS: B1I,B2I,B3I,B1C,B2a,B2b*
		GPS: L1C/A,L1C,L2C,L2P,L5
		GLONASS: G1,G2,G3
		Galileo: E1,E5a,E5b,E6*
		QZSS: L1C/A,L1C,L2C,L5
		IRNSS: L5*
		SBAS: L1C/A*
	通道數	1408
	初始化可靠性	99.99%
	無網續測	支持
	信號捕獲靈敏度	典型值-162dbm，捕獲弱信號能力更強
精度【2】	靜態精度	平面精度:±(2.5mm + 0.5×10-6×D)mm
	靜態精度	高程精度:±(5mm + 0.5×10-6×D)mm
	RTK精度	平面精度:±( 8mm + 1×10-6×D)mm
	RTK精度	高程精度:±(15mm + 1×10-6×D)mm
	傾斜補償精度	8mm + 0.3 mm/° tilt (30°內精度<2.5cm)
	視頻測量精度	典型2~4cm ,測量距離2~15米
GNSS+慣導	IMU更新率	200Hz
	傾斜角度	0-60°
	無感超級慣導	無需初始化，慣導初始化完成后不會退出
用戶交互	指示燈	1個衛星燈+1個差分數據燈+1個靜態指示燈+1個電源燈
	按鍵	靜態切換鍵+電源/確認鍵
	web網頁	支持PC/手機端網頁
攝像頭	特色功能【3】	視頻測量，效率提升60%*
		三維建模，內外業效率翻倍*
		AR實景導航，放點不迷路
		視覺放樣，一桿放到位
	像素	2MP&5MP
	幀率	25Hz
	視場（H，V）	75°，75°
	照度	星光級攝像頭，OmniPixel 3-GS技術
	照度	0.01lux照度下保持全彩畫面
物理特性	尺寸	Φ133.5mm*80mm
	重量	725g（含電池）
	材質	鎂合金
	工作溫度	-45℃~+75℃
	存儲溫度	-55℃~+85℃
	防水防塵	IP68（防30分鐘水下1米浸泡）
	防撞擊	IK08（受到2.5公斤鋼制撞錘同等的機械沖擊力而不損壞、抗3米跌落）
	防冷凝	100%
電氣性能【4】	電池	移動站典型續航16h以上
	快充	支持快充，充電1小時，恢復60%電量
	外接供電	DC 5-12V
	存儲	8GB ，支持外部擴展128G（U盤/TF卡）
數據輸出	差分數據	RTCM2.X、RTCM3.X、CMR、CHC516
	定位數據	NMEA-0183
	靜態數據	HCN、RINEX 2.11、RINEX3.02
數據通訊	無線連接	支持NFC，支持藍牙、Wi-Fi觸碰閃連接收機
	Wi-Fi	Wi-Fi IEEE 802.11a/b/g/n/ac
	藍牙	5.0 & 4.2 +EDR,向下兼容
	網絡模塊	手簿支持4G全網通
	電臺	內置單收電臺，支持華測/TT450/透明傳輸協議,兼容市面主流型號電臺協議
高級功能	在線升級	支持遠程推送接收機升級
	一鍵匹配	支持手簿軟件一鍵匹配基站數據
	一鍵固定	自帶CORS賬號，開機就能固定
	智能服務	支持華測云服務，提供云存儲、功能碼分享

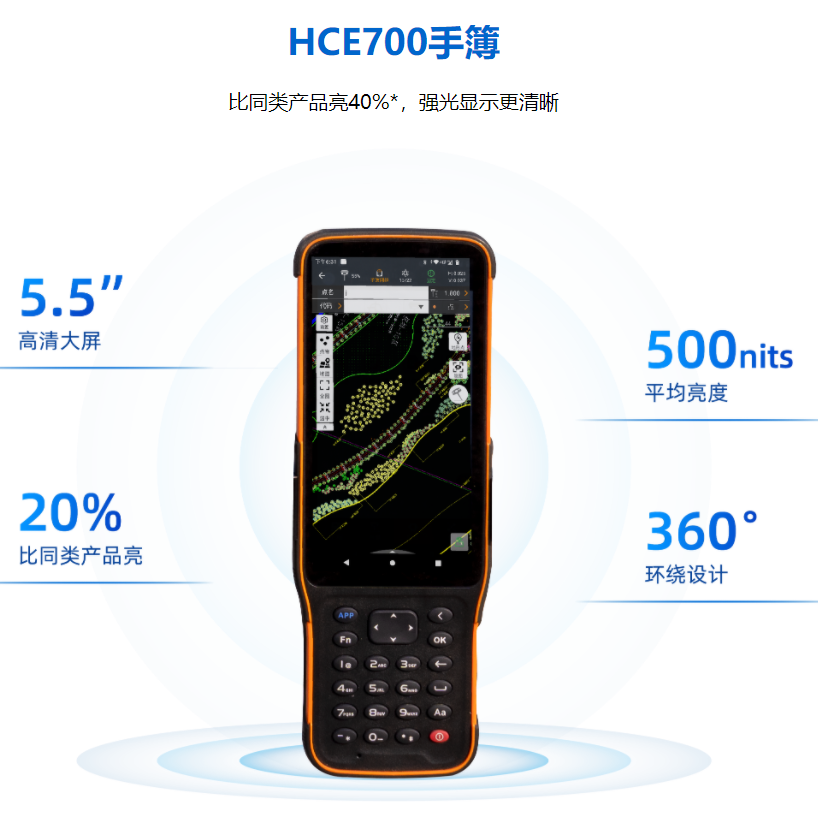

控制手簿	型號	HCE700安卓測量手簿
	操作系統	Android 12
	CPU	八核2.3GHz處理器
	網絡	4G全網通，內置eSIM贈送三年測繪流量
	液晶屏	5.5’高清顯示屏
	電池【4】	續航20小時及以上
	防水防塵	IP68
	擴展存儲	支持TF卡 256G
