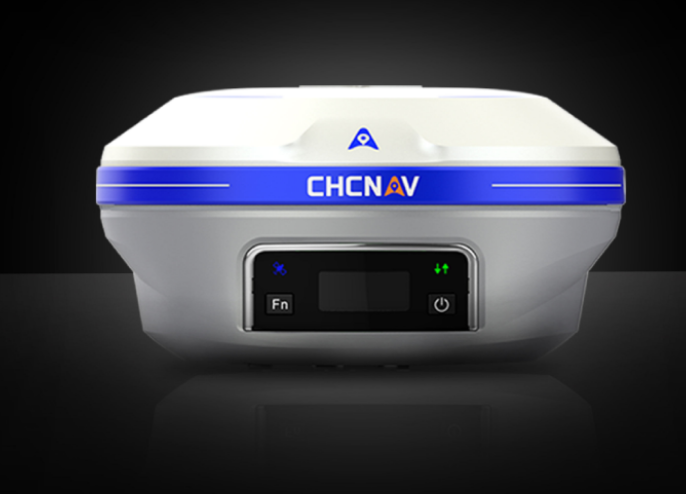

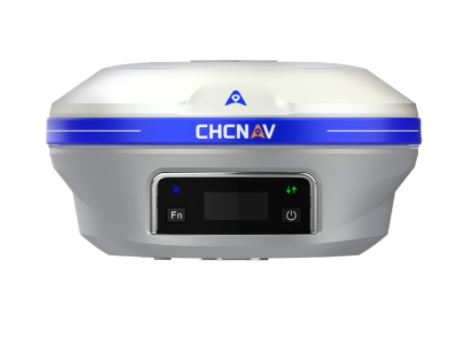

華測X16Pro 視頻測量RTK

2023-12-16 熱度：3326 ℃


華測RTK集成GNSS+IMU+雙攝像頭，融合視頻攝影測量技術，支持視頻測量、三維建模，高效獲取實景視頻的精確三維坐標，實現所見即所測，走著就能測。

視頻測量

攻克難測點、難固定、危險點難題，效率提升60%*

三維建模


修補測融合建模，單體建模一氣呵成，內外業效率翻倍

AR實景導航+視覺放樣

放點不迷路，不走回頭路，找點快準穩，一桿放到位，效率提升50%*

信號強固定快，干活不耽擱

基于華測一張網?和云端同源2.0算法，云端和RTK終端通過專屬電文實時進行電離層模型匹配，相互校正，固定率從85%提升到96%，有效提升在電離層活躍情況下的固定效果。


X16Pro 視頻測量RTK技術參數 TECHNICAL PARAMETER

項目	內容	指標
衛星跟蹤	衛星系統[1]	GPS+BDS+Glonass+Galileo+QZSS，
	衛星系統[1]	支持北斗三代，支持五星二十一頻點
	衛星跟蹤	BDS: B1I,B2I,B3I,B1C,B2a,B2b*
		GPS: L1C/A,L1C,L2C,L2P,L5
		GLONASS: G1,G2,G3
		Galileo: E1,E5a,E5b,E6*
		QZSS: L1C/A,L1C,L2C,L5
		IRNSS: L5*
		SBAS: L1C/A*
	通道數	1408
	初始化可靠性	99.99%
	星基差分（選配）	沒有網絡也能作業
	信號捕獲靈敏度	典型值-162dbm，捕獲弱信號能力更強
	無網續測	支持
精度[2]	靜態精度	平面精度:±(2.5mm + 0.5×10-6×D)mm
	靜態精度	高程精度:±( 5mm + 0.5×10-6×D)mm
	RTK精度	平面精度:±( 8mm + 1×10-6×D)mm
	RTK精度	高程精度:±(15mm + 1×10-6×D)mm
	傾斜測量精度	8mm + 0.3 mm/° tilt
	實景測量精度	典型2~4cm ,測量距離2~15米
GNSS+慣導	IMU更新率	200Hz
GNSS+慣導	傾斜角度	0-60°
用戶交互	液晶屏	準視網膜屏幕，彩色高清1.1寸OLED；
		分辨率：126*294
		陽光直射也能看得清晰、透亮,
	指示燈	1個衛星燈+1個差分數據燈
	按鍵	Fn功能鍵+電源/確認鍵
	web網頁	支持PC/手機端網頁
攝像頭	像素	2MP&5MP
	幀率	25Hz
	視場	75°
	照度	星光級攝像頭，OmniPixel 3-GS技術
	照度	0.01lux照度下保持全彩畫面
特色功能	特色功能	視頻測量，效率提升60%
		三維建模，內外業效率翻倍
		AR實景導航，放點不迷路
		視覺放樣，一桿放到位
物理特性	尺寸	Φ152 mm*81 mm
	重量	1.06Kg
	材質	鎂合金
	工作溫度	-45℃~+75℃
	存儲溫度	-55℃~+85℃
	防水透氣膜	防止在太陽暴曬、突降大雨等惡劣環境下水汽進入設備內部
	防水防塵	IP68
	防撞擊	IK08
電氣性能	電池[3]	移動站典型續航 18h
	快充	最高24w快充。充電1小時，恢復50%電量，工作8小時
	外接供電	DC 9-28V
	存儲	8GB ，支持外部擴展128G（U盤/TF卡）
	電子氣泡	支持
無線通信	無線連接	支持NFC，支持藍牙、Wi-Fi觸碰閃連接收機；
	eSIM	支持主機手簿雙網eSIM，贈送三年測繪流量
	網絡	4G全網通
	wifi	WIFI IEEE 802.11a/b/g/n/ac
	藍牙	5.0 and 4.2 +EDR,向下兼容
	電臺	內置收發電臺，支持華測/TT450/透明傳輸協議,兼容市面主流型號電臺協議

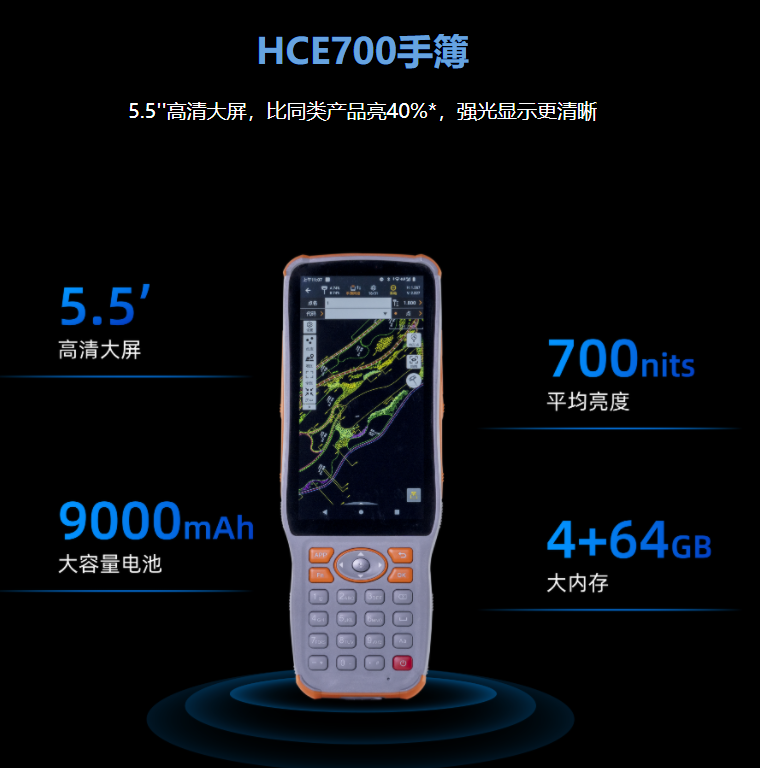

控制手簿	型號	HCE700安卓測量手簿
	操作系統	Android 12
	CPU	八核2.3GHz處理器
	網絡	4G全網通，內置eSIM贈送三年測繪流量
	液晶屏	5.5''高清顯示屏
	電池	續航20小時及以上
	防水防塵	IP68
	擴展存儲	支持TF卡 256G
高級功能	超級模式	支持超級雙發，超級雙收，一鍵固定
	一鍵固定	自帶CORS賬號，開機就能固定
	智能服務	支持華測云服務，提供云存儲，功能碼分享
	智能服務	提供智能道路數據編輯功能
